Descrizione

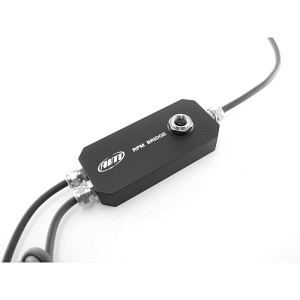

L’AiM RPM Bridge è un’interfaccia compatta e intelligente che trasmette il segnale dei giri motore (RPM) a una SmartyCam AiM o a un display AiM, perfetta per veicoli senza data logger.
Consente di visualizzare i giri motore in tempo reale sul display o come overlay nel video SmartyCam.
Funzione e Applicazione
La RPM Bridge collega la centralina motore (ECU) ai dispositivi AiM.
Rileva il segnale giri dal bobina d’accensione, ECU o tramite CAN-Bus, RS232, K-Line, OBDII, e lo trasmette in tempo reale.
Non dispone di memoria interna, quindi non registra i dati, ma li trasmette per la visualizzazione istantanea.
Compatibilità Totale con i Sistemi AiM
Compatibile con tutti i display AiM (M3 Dash, TG Dash, MXL Dash, Formula e GT Steering Wheel) e con la SmartyCam, permette di mostrare i giri motore direttamente nel video per un’analisi accurata delle prestazioni.
Configurazione Facile via USB
Dotata di porta USB e tre cavi di connessione, la configurazione avviene tramite il software gratuito Race Studio 2, selezionando il tipo di motore o protocollo ECU appropriato.
Struttura Robusta
Il corpo in alluminio IP65 è resistente ad acqua e polvere.
Con dimensioni compatte (109,5 × 87,5 × 20,5 mm) e un peso di 220 g, è ideale per l’uso in condizioni estreme di gara.
Caratteristiche Principali
-
Segnale giri da ECU o bobina d’accensione
-
Compatibile con oltre 500 ECU
-
Interfaccia AiM CAN-Bus (EXP)
-
Comunicazione via CAN, RS232, K-Line, OBDII
-
Porta USB per configurazione
-
Trasmissione dati in tempo reale
-
Dimensioni: 109,5 × 87,5 × 20,5 mm
-
Peso: 220 g
-
Corpo in alluminio, IP65
L’AiM RPM Bridge è la soluzione ideale per visualizzare in tempo reale i giri motore, perfettamente integrata con i sistemi AiM e la SmartyCam – compatta, affidabile e precisa.
