Beschreibung
Die AiM ECU Bridge ist eine intelligente Kommunikationsschnittstelle, die das elektronische Motorsteuergerät (ECU) mit einem AiM Display oder einer AiM SmartyCam verbindet – ideal für Fahrzeuge ohne integrierten Datenlogger.
Sie ermöglicht die Übertragung von Live-Motordaten über CAN-Bus, RS232, K-Line oder OBDII, und ist damit eine der vielseitigsten ECU-Interfaces im Motorsportbereich.
Funktion und Einsatzbereich
Die ECU Bridge dient als Bindeglied zwischen Fahrzeugsteuerung und Anzeigeeinheit.
Sie überträgt ECU-Daten in Echtzeit an kompatible AiM Displays (z. B. MXL Dash, M3 Dash, TG Dash, Formula Steering Wheel, GT Steering Wheel) oder an die SmartyCam, um dort Fahrzeugparameter direkt im Video als Overlay einzublenden.
Da die ECU Bridge keinen internen Speicher besitzt, werden die Daten nicht aufgezeichnet, sondern ausschließlich angezeigt oder live übermittelt.
Kompatibilität mit über 2000 ECU-Systemen
Dank der AiM-eigenen CAN-Bus-Technologie unterstützt die ECU Bridge mehr als 2000 verschiedene Motorsteuergeräte führender Hersteller.
Die Auswahl und Konfiguration der ECU erfolgt einfach über die kostenlose AiM Race Studio 2 Software, die per USB-Anschluss mit der ECU Bridge kommuniziert.
So lässt sich das System schnell an das jeweilige Fahrzeug anpassen.
Einfache Installation und Programmierung

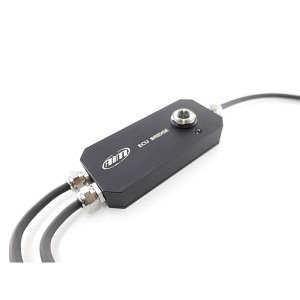

Die AiM ECU Bridge verfügt über einen robusten USB-Anschluss sowie drei Kabelausgänge (zwei auf der rechten, einer auf der linken Seite), um eine flexible Integration im Fahrzeug zu ermöglichen.
Über den USB-Port wird die ECU Bridge mit einem PC verbunden und konfiguriert – einfach, intuitiv und ohne zusätzliche Hardware.
Robustes Design für den Motorsport
Das Gehäuse besteht aus hochwertigem Aluminium, ist kompakt (109,5 x 39 x 17 mm), staub- und spritzwassergeschützt (IP65) und wiegt nur 220 Gramm.
Damit eignet sich die ECU Bridge perfekt für den Einsatz unter den anspruchsvollen Bedingungen des Motorsports – ob auf der Rennstrecke, bei Trackdays oder im Entwicklungsbetrieb.
Technische Highlights
-
ECU-Interface über CAN-Bus, RS232, K-Line oder OBDII
-
Kompatibel mit über 2000 ECU-Systemen
-
AiM CAN-Bus Netzwerk (EXP) für Display- oder Kameraanbindung
-
USB-Port zur einfachen Konfiguration
-
Echtzeit-Anzeige der Motordaten
-
Robustes Aluminiumgehäuse, Schutzklasse IP65
-
Kompakte Abmessungen: 109,5 × 39 × 17 mm
-
Gewicht: 220 g
Ideal für
-
Fahrzeuge ohne Datenlogger
-
Integration mit AiM Displays oder SmartyCam
-
Rennfahrzeuge, Trackday-Cars und Entwicklungsfahrzeuge
Die AiM ECU Bridge ist die perfekte Lösung, wenn Sie ECU-Daten in Echtzeit anzeigen oder in ein SmartyCam-Video einblenden möchten – ohne Datenaufzeichnung, aber mit maximaler Kompatibilität und Präzision.
